Weidmüller PVN DC 2I 1O 1MPP SPD2R CG 11 fotovoltaïsche generatoraansluitkast, PV Next, 1100 V, 1 MPP, 2 ingangen/1 uitgang per MPP, overspanningsbeveiliging II, schroefverbinding, 2791950000

• Uitvoering: Fotovoltaïsch, generatoraansluitkast, PV Next, 1100 V, 1 MPP, 2 ingangen/1 uitgang per MPP, overspanningsbeveiliging II, schroefverbinding
• Diepte: 132 mm
• Hoogte: 228 mm
• Breedte: 200 mm
• Nettogewicht: 1.600 g
• Omgevingstemperatuur: 40 °C…50 °C
• Vochtigheid: 5...95 % geen condensatie
• Meegeleverde accessoires:
  • Artikel: Montagevoet
  • Aantal: 4
  • Artikel: Afdichtingsplug
  • Aantal: 8
• Berekende kortstondige stroomvastheid:
  • Nominale stroom: 37,5 A
• Nominale spanning DC: 1.100 V
• DC-nominale stroom per aansluiting:
  • Stroom per string, max.: 30 A
• Stroom per Maximum Power Point, max.: 30 A
• Behuizing bevestiging: over montagevoeten
• Isolatiemateriaal: Polycarbonaat
  Glasvezelversterkt polyester, polycarbonaat
• Slagvastheid: IK08 volgens IEC 62208
  IK10 volgens IEC 62262
• Beschermingsklasse: II
• Installatieplaats: Beschermde buitenruimte (te land en ter zee)
• Aansluiting functionele aarde:
  • Kabeleinführung:
    • Aantal kabeleinführungen: 1
  • Leideraansluiting:
    • Aansluitmethode: Trekveeraansluiting met bedieningselement
    • fijndradig, max. H05(07) V-K: 25 mm²
    • met adereindhuls volgens DIN 46 2208/1, max.: 16 mm²
• Aantal kabelinvoeringen: 2
• Aantal Maximum Power Points (MPP): 1
• Aantal stringingangen per MPP: ≤ 2
• DC-ingang + & -:
  • Leideraansluiting:
    • Aansluitmethode: PUSH IN
    • Doorsnede van de passende kabel: EN 50618: 2015
    • Leideraansluitdoorsnede, min.: 2,5 mm²
    • Leideraansluitdoorsnede, max.: 16 mm²
  • Kabelinvoering:
    • Aantal kabelinvoeringen: 2
• Max. aantal DC-ingangen: per Maximum Power Point 2 parallel geschakelde ingangen
• Zekeringen: Nee
• Overspanningsbeveiliging hulpcontact:
  • Kabelinvoer:
    • Aantal kabelinvoeren: 1
  • Geleideraansluiting:
    • Aansluittype: Veerklemaansluiting met bedieningselement
    • fijndradig, max. H05(07) V-K: 1,5 mm²
    • met adereindhuls volgens DIN 46 2208/1, max.: 1,5 mm²
• Aantal ingangen: 2
• DC-uitgang + & -:
  • Leiteraansluiting:
    • Aansluitmethode: PUSH IN
    • Doorsnede van de passende kabel: TÜV 2 Pfg1169/08.07
    • Leiteraansluitdoorsnede, min.: 2,5 mm²
    • Leiteraansluitdoorsnede, max.: 16 mm²
• Max. aantal DC-uitgangen: per Maximum Power Point 1 uitgang
• Afleidingsstroom In (8/20 µs): 20 kA
• Afleidingsstroom, max. (8/20 µs): 40 kA
• Vereistenklasse: Type II
• Totale afleidstroom Itotal (8/20µs): 50 kA
• Kortsluitvastheid ISCPV: 11.000 A
• Max. continue bedrijfsspanning DC UCPV-modus +/- , -/PE , +/PE: 1.100 V
• Beschermingsniveau Up (+/-): ≤ 3.8 kV
• Beschermingsniveau Up (+/PE): ≤ 3.8 kV
• Beschermingsniveau Up (-/PE): ≤ 3.8 kV
• Spanning van de PV-installatie, max. UCPV: 1.100 V
• Lastscheiderschakelaar-uitvoering: geen schakelaar

• Fabrikant: Weidmüller
• Artikelnummer: 2791950000
• Aantal ingangen: 2
• Uitvoering: Fotovoltaïsch, generatoraansluitkast, PV Next, 1100 V, 1 MPP, 2 ingangen/1 uitgang per MPP, overspanningsbeveiliging II, schroefverbinding
• Diepte: 132 mm
• Hoogte: 228 mm
• Breedte: 200 mm
• Nettogewicht: 1.600 g
• Omgevingstemperatuur: 40 °C…50 °C
• Vochtigheid: 5...95 % geen condensatie
• Meegeleverde accessoires:
  • Artikel: Montagevoet
  • Aantal: 4
  • Artikel: Afdichtingsplug
  • Aantal: 8
• Berekende kortstondige stroomvastheid:
  • Nominale stroom: 37,5 A
• Nominale spanning DC: 1.100 V
• DC-nominale stroom per aansluiting:
  • Stroom per string, max.: 30 A
• Stroom per Maximum Power Point, max.: 30 A

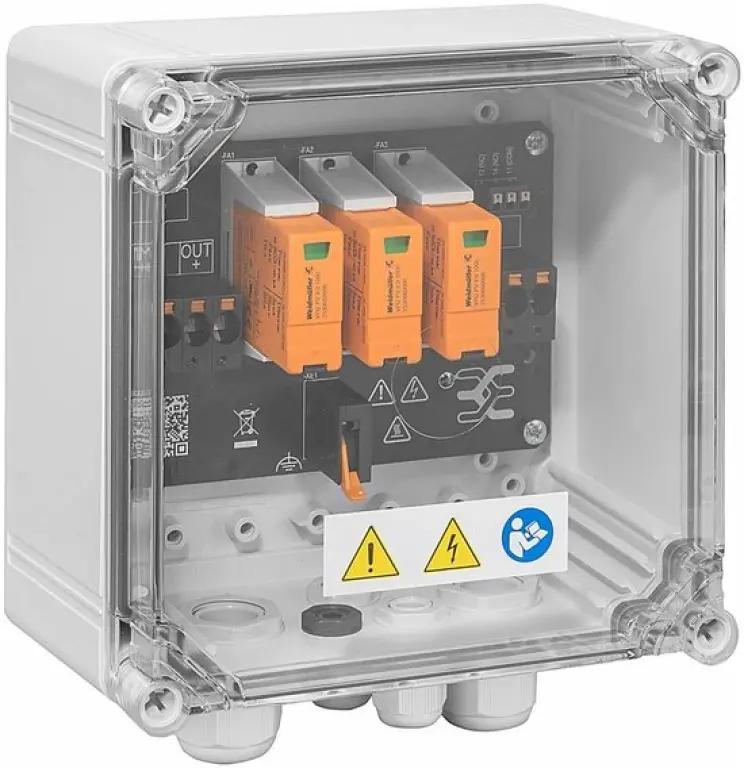

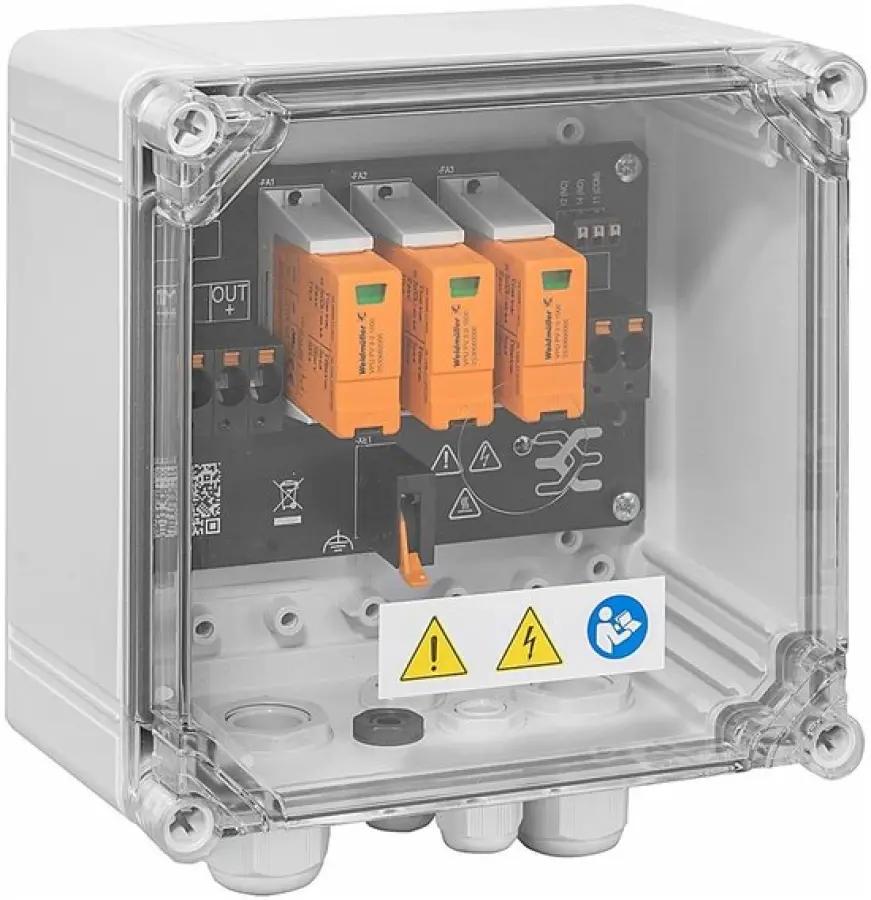

PVN DC 2I 1O 1MPP SPD2R CG 11 Fotovoltaïsche generatoraansluitkast

Generatoraansluitkast voor omvormers met 1 MPP-tracker, geschikt voor de bescherming van de DC-zijde van een fotovoltaïsche installatie conform EN 51543-32.

MPP1:

• 2 ingangen, aansluiting via M25 kabelwartel met 3x7mm Ø kabelinvoering. PUSH IN klemmen 2,5 mm² tot 16 mm² ééndraads, meerdraads, met/zonder adereindhuls.
• 1 uitgang, aansluiting via M25 wartel met 3x7mm Ø kabelinvoering. PUSH IN klemmen 2,5 mm² tot 16 mm² enkeladerig, meeraderig, met/zonder adereindhuls.

Max. stringspanning Uoc: 1100V
1 Afleider Klasse/Type II met signaalcontact
Aansluiting van het signaalcontact via kabelwartels (8-12mmØ) max. geleiderdoorsnede: 1.5mm²
Aansluiting van de functionele aarde via kabelwartels (8-12mmØ) geleiderdoorsnede: 16-25mm²
Beschermingsgraad: IP65
Alles ingebouwd in een glasvezelversterkte kunststof behuizing Afmetingen HxBxD: 228x200x132 mm

Goedkeuring conform laagspannings schakelinstallatie combinaties IEC 61439-1:2011 en EN 61439-2:2011

DC-generatoraansluitkasten zonder zekeringen

Generatoraansluitkast PV Next

Private en commerciële fotovoltaïsche systemen eenvoudig, snel en veilig bedraden

PV Next ‒ Generatoraansluitkast van een nieuwe generatie

Met PV Next biedt Weidmüller het wereldwijd eerste generatoraansluitkastconcept op basis van een gestandaardiseerd printplaatontwerp.

Dit concept is niet alleen zeer robuust, maar vermindert ook het gebruik van materialen zoals koper en kunststof met 25 %. Tegelijkertijd maakt het ontwerp een eenvoudige, snelle en veilige installatie mogelijk. De geïntegreerde PUSH IN-technologie reduceert bijvoorbeeld de installatietijden en minimaliseert het risico op fouten en de gevolgen daarvan.

Variatie voor commerciële en particuliere gebouwen uit voorraad leverbaar

PV Next beschermt de PV-installatie tegen overspanningen en kortsluitingen en biedt ook de mogelijkheid om strings te combineren. De verschillende uitvoeringen dienen voor de bescherming van alle op de Europese markt verkrijgbare string-omvormers. Vind hieronder de passende generatoraansluitkast voor de gangbaarste omvormertypen of vind meer varianten in onze productselector voor generatoraansluitkasten.

Uw voordelen van de generatoraansluitkast in één oogopslag

• Eenvoudig. Het unieke printplaatontwerp maakt de snelle en eenvoudige integratie van extra functies mogelijk. Zo kan bijvoorbeeld een schakelaar worden geïntegreerd of een tweede MPPT direct op de eerste printplaat worden aangesloten.
• Snel. Met de PUSH IN-aansluittechniek beschikt PV Next over het eenvoudigste en veiligste aansluitconcept voor de bekabeling. De installatie kan zonder krimpen en zonder speciaal gereedschap worden uitgevoerd.
• Veilig. Het intuïtieve ontwerp en de PUSH IN-aansluittechniek maken de installatie veiliger en de kwaliteitsborging gemakkelijker. Ook het risico van schroefverbindingen met een verkeerd aanhaalmoment wordt vermeden, die een van de belangrijkste risico's voor branden vormen.
