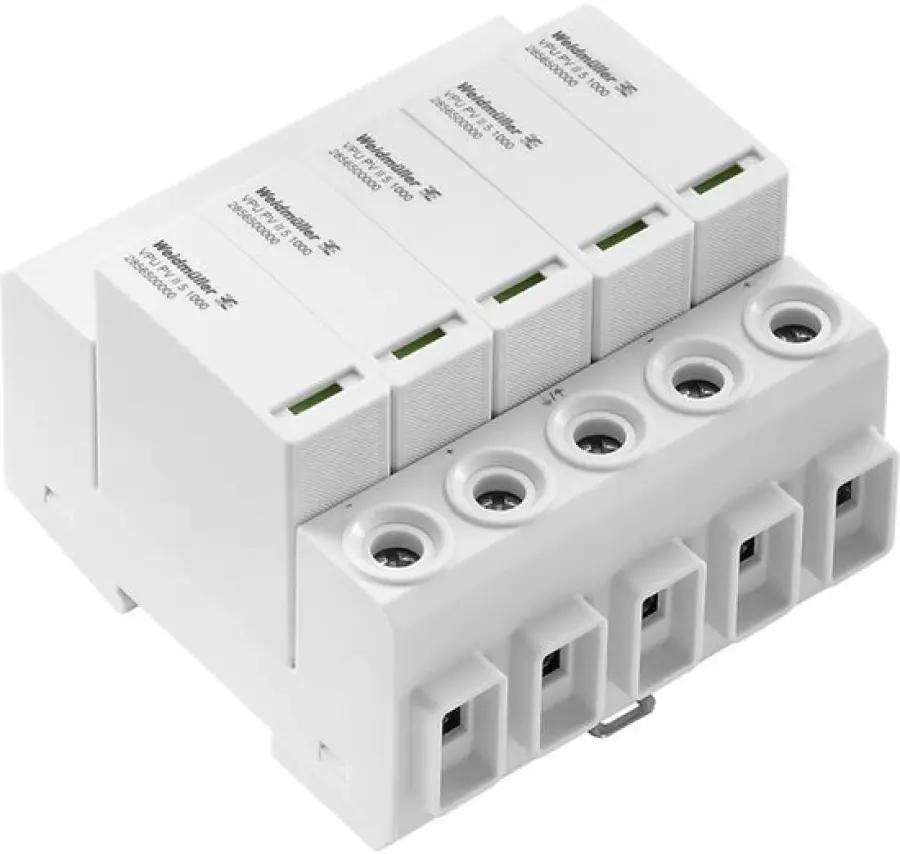

Weidmüller VPU PV II 5 1000, 2856500000

• Diepte: 60 mm
• Hoogte: 96 mm
• Breedte: 90 mm
• Bevestigingsmaat hoogte: 96 mm
• Nettogewicht: 467 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Uitvoering: Overspanningsbeveiliging II
• Bouwvorm: Inbouwdoos
  5 TE
  Insta IP20
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Kleur: grijs
• Hulpcontact: No
• Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
• Draagrail: TS 35
• Vervuilingsgraad: 2
• Overspanningscategorie: III
• Afleidingsstroom In (8/20 µs): 20 kA
• Afleidingsstroom, max. (8/20 µs): 40 kA
• Vereistenklasse: Type II
• Inzethoogte in geaard PV-systeem: ≤ 2000 m
• bedrijfshoogte in ongeaard PV-systeem: ≤ 2000 m
• Totale afleidstroom Itotal (8/20µs): 40 kA
• Kortsluitvastheid ISCPV: 11.000 A
• Beschermingsniveau Up (+/- , -/PE , +/PE): ≤4,2 kV
• Spanning van de PV-installatie, max. UCPV: 1.100 V
• Lekstroom Imax (8/20µs) Ader-PE: 40 kA
• Afleidstroom In (8/20µs) ader-PE: 20 kA
• Afleidingsstroom, max. (8/20 µs): 40 kA
• Vereistenklasse volgens EN 61643-11: T2
• Reactietijd / terugvaltijd: ≤ 25 ns
• Geïntegreerde voorzekering: Nee
• Kortsluitvastheid ISCCR: 11 kA
• Lekstroom bij Un: 30 µA
• Meldcontact: Nee
• Nominale spanning (DC): 1000 V
• Aantal polen: 5
• SPD Type: T2
• Striplengte: 18 mm
• Striplengte nominale aansluiting: 18 mm
• Aandraaimoment, min.: 3 Nm
• Aanhaalmoment, max.: 4,5 Nm
• Klembereik, nominale aansluiting: 6 mm²
• Klembereik, min.: 1,5 mm²
• Leidingaansluitdoorsnede, massief, min.: 1,5 mm²
• Leidingaansluitdoorsnede, massief, max.: 1,5 mm²
• Leidersaansluitdoorsnede, fijndradig, min.: 1,5 mm²
• Leiterdoorsnede, fijndradig, max.: 25 mm²
• Aansluitdoorsnede geleider, meeraderig, min.: 1,5 mm²
• Leiterdoorsnede, meerdradig, max.: 35 mm²
• Aantal polen: 5
• Kleur: grijs

• Fabrikant: Weidmüller
• Artikelnummer: 2856500000
• Uitvoering: Overspanningsbeveiliging II
• Diepte: 60 mm
• Hoogte: 96 mm
• Breedte: 90 mm
• Bevestigingsmaat hoogte: 96 mm
• Nettogewicht: 467 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Bouwvorm: Inbouwdoos
  5 TE
  Insta IP20
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Kleur: grijs
• Hulpcontact: No

Zonder afstandsbediening

Bliksem- en overspanningsbeveiliging voor fotovoltaïsche installaties (PV 1CA)

Overspanningsafleiders van de VPU PV-serie zijn ontwikkeld voor de optimale bescherming van de omvormer tegen overspanningen. De afleiders zijn verkrijgbaar voor verschillende systeemspanningen, kunnen in verschillende klassen worden geleverd en zijn uitgerust met verschillende MPP-trackers.

Uw voordelen

• De VPU PV serie biedt effectieve bescherming in de woon-, bedrijfs- en utiliteitssector
• Volledig productportfolio voor systemen met 600 V, 1.000 V en 1.500 V
• Toepassingsgerichte bescherming door SPD-type 1CA

VARITECTOR PU US-Line

Krachtige overspanningsbeveiliging voor de Noord-Amerikaanse markt

Gecertificeerde overspanningsbeveiliging

Alle soorten elektrische installaties wereldwijd kunnen beschadigd raken door overspanning en blikseminslag. Dit leidt tot snellere slijtage van de componenten en in sommige gevallen tot onmiddellijke uitval, die brand kan veroorzaken.

Het gebruik van overspanningsbeveiliging kan de weerstand van alle soorten elektrische installaties verhogen. Voor kritieke installaties schrijft de NFPA zelfs het gebruik van overspanningsbeveiliging voor. Daartoe behoren alle machines die over een veiligheidscircuit beschikken. Volgens NFPA 79 moeten overspanningsbeveiligingsproducten de spanningsbegrenzing overeenkomstig de isolatiecoördinatie waarborgen.

De VARITECTOR PU AC US-serie draagt het keurmerk UL-Listed, dat de eisen conform NFPA 79 omvat. De productserie is afgestemd op de Noord-Amerikaanse aardingsnetwerken en conform de hoogste UL-classificatie als type 1 goedgekeurd.

Uw voordelen op een blik

• Hoge prestaties. De VPU AC US-serie maakt een veilige werking mogelijk met een kortsluitvastheid (SCCR) van maximaal 200 kA.
• Onderhoudsvriendelijk. De insteekbare modules maken een snelle en kostenefficiënte vervanging van de afleiders mogelijk.
• Wereldwijd inzetbaar. Naast de vereisten van UL 1449 is de serie volgens EN 61643-11 gecertificeerd.
