Weidmüller PVI DC 1I 1O 1MPP SPD1 MC4 10 Fotovoltaïsche PV Inline, 1100 V, 1 MPP, 1 Ingang/1 Uitgang per MPP, MC4, 3108220000

• Uitvoering: Fotovoltaïsch, PV Inline, 1100 V, 1 MPP, 1 ingang/1 uitgang per MPP, overspanningsbeveiliging I / II, MC4
• Diepte: 52 mm
• Hoogte: 280 mm
• Breedte: 60 mm
• Nettogewicht: 658 g
• Omgevingstemperatuur: 40 °C…85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Meegeleverde accessoires:
  • Artikel: Montagevoet
  • Aantal: 2
• Berekende kortstondige stroomvastheid:
  • Nominale stroom: 48,75 A
• Nominale spanning DC: 1.100 V
• DC-nominale stroom per aansluiting:
  • Stroom per string, max.: 39 A
• Stroom per Maximum Power Point, max.: 39 A
• Afdekking: met deksel
• Behuizing bevestiging: over montagevoeten
• Isolatiemateriaal: ABS
• Slagvastheid: IK06
• Beschermingsklasse: II
• Installatieplaats: Gebruik binnenshuis
• Aansluiting functionele aarde:
  • Leiteraansluiting:
    • Aansluitingstype: Voorgeconfectioneerde kabel
    • fijndradig, max. H05(07) V-K: 16 mm²
    • met adereindhuls volgens DIN 46 2208/1, max.: 16 mm²
• Aantal Maximum Power Points (MPP): 1
• Aantal stringingangen per MPP: 1
• DC-ingang + & -:
  • Leideraansluiting:
    • Aansluitmethode: Stäubli MC4 stekker
    • Doorsnede van de bijpassende kabel: TÜV 2 Pfg1169/08.07
    • Leideraansluitdoorsnede, min.: 4 mm²
    • Leideraansluitdoorsnede, max.: 6 mm²
• Max. aantal DC-ingangen: per Maximum Power Point 1 ingang
• Aantal ingangen: 1
• DC-uitgang + & -:
  • Geleideraansluiting:
    • Aansluittype: Stäubli MC4 stekker
    • Geleideraansluitdoorsnede, min.: 4 mm²
    • Geleideraansluitdoorsnede, max.: 6 mm²
• Max. aantal DC-uitgangen: per Maximum Power Point 1 uitgang
• Afleidingsstroom In (8/20 µs): 20 kA
• Afleidingsstroom, max. (8/20 µs): 40 kA
• Vereistenklasse: Type I/II
• Bliksemteststroom Iimp (10/350 µs): 5 kA
• Totale afleidstroom Itotal (10/350µs): 5 kA
• Totale afleidstroom Itotal (8/20µs): 40 kA
• Kortsluitvastheid ISCPV: 6.000 A
• Beschermingsniveau Up (+/- , -/PE , +/PE): ≤ 4,4 kV
• Spanning van de PV-installatie, max. UCPV: 1.100 V
• Overspanningsbeveiliging DC-zijde: 1.000 V Type I + II

• Fabrikant: Weidmüller
• Artikelnummer: 3108220000
• Aantal ingangen: 1
• Uitvoering: Fotovoltaïsch, PV Inline, 1100 V, 1 MPP, 1 ingang/1 uitgang per MPP, overspanningsbeveiliging I / II, MC4
• Diepte: 52 mm
• Hoogte: 280 mm
• Breedte: 60 mm
• Nettogewicht: 658 g
• Omgevingstemperatuur: 40 °C…85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Meegeleverde accessoires:
  • Artikel: Montagevoet
  • Aantal: 2
• Berekende kortstondige stroomvastheid:
  • Nominale stroom: 48,75 A
• Nominale spanning DC: 1.100 V
• DC-nominale stroom per aansluiting:
  • Stroom per string, max.: 39 A
• Stroom per Maximum Power Point, max.: 39 A

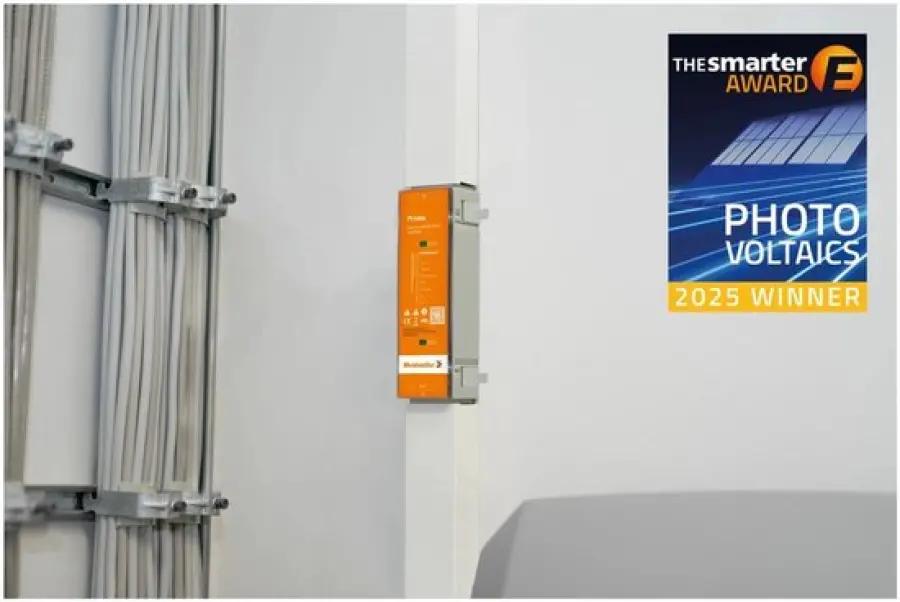

PVI DC 1I 1O 1MPP SPD1 MC4 10 Fotovoltaïsch PV Inline

Generatoraansluitkast voor omvormers met 1 MPP-tracker, geschikt voor de bescherming van de DC-zijde van een fotovoltaïsche installatie conform DIN CLC/TS 51643-32.

MPP1:

• 1 ingang, aansluiting via MC4-Evo-2-connector, compatibel met de kabeluitvoering TÜV 2 Pfg1169/08.07 / EN 50618:2063
• 1 uitgang, aansluiting via MC4-Evo-2-connector, compatibel met kabeluitvoering TÜV 2 Pfg1169/08.07 / EN 50618:2063

Max. snoerspanning Uoc: 1100 VDC
1 Klasse/Type I + II gecombineerde afleider
Aansluiting van het meldcontact via M16 kabelwartels (klembereik 5 - 10 mm Ø) max. leidingdiameter: 1,5 mm²
Aansluiting van de functionele aarde via M16 kabelwartels (klembereik 5 - 10 mm Ø) leidingdiameter: ≥ 16 mm²
Beschermingsklasse: IP65
Alles ingebouwd in een glasvezelversterkte polyesterbehuizing. Afmetingen H x B x D: 280 x 60 x 52 mm

Goedkeuring volgens laagspanningsschakelapparatuur IEC 61439-1 en EN 61439-2

PV Inline

Generatoraansluitkast PV Next

Private en commerciële fotovoltaïsche systemen eenvoudig, snel en veilig bedraden

PV Next ‒ Generatoraansluitkast van een nieuwe generatie

Met PV Next biedt Weidmüller het wereldwijd eerste generatoraansluitkastconcept op basis van een gestandaardiseerd printplaatontwerp.

Dit concept is niet alleen zeer robuust, maar vermindert ook het gebruik van materialen zoals koper en kunststof met 25 %. Tegelijkertijd maakt het ontwerp een eenvoudige, snelle en veilige installatie mogelijk. De geïntegreerde PUSH IN-technologie reduceert bijvoorbeeld de installatietijden en minimaliseert het risico op fouten en de gevolgen daarvan.

Variatie voor commerciële en particuliere gebouwen uit voorraad leverbaar

PV Next beschermt de PV-installatie tegen overspanningen en kortsluitingen en biedt ook de mogelijkheid om strings te combineren. De verschillende uitvoeringen dienen voor de bescherming van alle op de Europese markt verkrijgbare string-omvormers. Vind hieronder de passende generatoraansluitkast voor de gangbaarste omvormertypen of vind meer varianten in onze productselector voor generatoraansluitkasten.

Uw voordelen van de generatoraansluitkast in één oogopslag

• Eenvoudig. Het unieke printplaatontwerp maakt de snelle en eenvoudige integratie van extra functies mogelijk. Zo kan bijvoorbeeld een schakelaar worden geïntegreerd of een tweede MPPT direct op de eerste printplaat worden aangesloten.
• Snel. Met de PUSH IN-aansluittechniek beschikt PV Next over het eenvoudigste en veiligste aansluitconcept voor de bekabeling. De installatie kan zonder krimpen en zonder speciaal gereedschap worden uitgevoerd.
• Veilig. Het intuïtieve ontwerp en de PUSH IN-aansluittechniek maken de installatie veiliger en de kwaliteitsborging gemakkelijker. Ook het risico van schroefverbindingen met een verkeerd aanhaalmoment wordt vermeden, die een van de belangrijkste risico's voor branden vormen.
